Guide de performance pour les motoneiges 998 TD

Bulletin Technique : 998 Turbo Haute Performance

Version 1.0 — Revenez consulter cette page pour les mises à jour et ajouts

Dernière mise à jour : 20 juillet 2026

Ce bulletin technique de Turbo Dynamics présente les vérifications et procédures de test nécessaires pour obtenir une performance maximale et des résultats optimaux de votre motoneige haute performance à turbo de 998cc Yamaha.

Table des matières

Règle #1 : Toujours utiliser de l'essence fraîche

Vidangez l'ancienne essence et remplacez-la par de l'essence fraîche avant chaque session. Si vous faites le plein à une station-service, pompez d'abord 5 litres dans votre camion ou voiture pour évacuer le 87 octane restant dans la ligne et le filtre de la pompe, puis remplissez vos bidons avec de l'essence fraîche.

Spécifications de performance moteur

Écart des bougies

  • Utilisation sur sentier : .020
  • Niveaux de boost supérieurs à 25 psi : .017

Cibles de RPM optimales en régime stable

  • Tunes à l'essence ordinaire : 9000 RPM (±100 RPM)
  • 1100T : 8000 RPM
  • Race tune (boost élevé) : 8400–8600 RPM
  • Coureurs professionnels : Des réglages personnalisés peuvent être nécessaires

Upgrade du Head Gasket

L'upgrade du TD head gasket (avec head studs) est recommandé pour les niveaux de puissance de 340HP et plus.

Meilleurs upgrades rapport qualité-prix (en ordre)

  1. Tune + Clutch weights (Max spool 16)
  2. TD dash reflash / multimap
  3. Exhaust aftermarket, header, intake et kit stage 6

↑ Retour en haut

Liste de vérifications critiques

1. Vérifier tous les clamps

Inspectez tous les clamps incluant les tubes d'intercooler, l'assemblage du throttle body, la boîte d'intake, les lignes d'huile et les lignes de coolant. Les clamps desserrés sont extrêmement courants.

Clamps du Throttle Body : Ceux-ci sont particulièrement difficiles à repérer. Le retrait du plastic d'intake est nécessaire pour une inspection adéquate des clamps qui connectent le throttle body au moteur. Ceux-ci peuvent se détacher alors que le sled semble encore bien fonctionner, mais cela entraînera une perte de puissance significative due aux fuites de pression de boost. Plus le boost est élevé, plus cette inspection est critique.

Conseil pro : Pour une pression de serrage additionnelle, enlevez 1/8" des deux espaceurs en aluminium sur l'assemblage de support du throttle body.

Procédure de test de fuite de boost

  • Utilisez un testeur de fuite de boost avec un compresseur et un régulateur de pression d'air réglé à 20 psi
  • Connectez le testeur à la sortie du compresseur du turbo en utilisant un fitting à haut débit
  • Tournez le moteur dans le sens antihoraire pour fermer la valve et trouver le point où il maintient la pression
  • Un assistant est utile pour tenir le clutch primaire pendant la pressurisation de l'intake
  • Ce test identifie les fuites de boost provenant de tubes de charge endommagés, de clamps desserrés ou d'un BOV faible

2. Ne jamais tourner le moteur dans le sens horaire

En regardant le clutch, tournez toujours le moteur dans le sens antihoraire seulement. Tourner dans le sens horaire peut faire sauter le timing sur la chaîne/sprocket.

3. Torque du clutch Yamaha (Yamaha seulement)

Retorquez le clutch d'origine à 110 lb-pi, desserrez le boulon, puis finissez à 60 lb-pi.

4. Éliminer toutes les fuites d'échappement

Les fuites d'échappement—surtout pré-turbo—réduisent significativement la puissance et la performance de spool.

Conseils d'installation de header aftermarket :

  • Avant de tout refermer, démarrez le sled et vérifiez qu'il n'y a pas de fuites d'air pendant que le header est encore froid
  • Placez votre main près de la flange d'échappement et du V-band pour sentir le flux d'air
  • Écoutez les sons inhabituels qui indiquent des fuites
  • Les clamps V-band sont souvent mal installés—vérifiez qu'il n'y a aucun écart entre les flanges

Note : Lors de l'ajout d'un header, il est fortement recommandé d'obtenir l'upgrade de Wastegate (WG) ajustable, ce qui permet d'obtenir plus de boost. Lorsque vous faites les deux, l'upgrade de la pompe à essence, du FPR et du Wideband O2 est requis pour dépasser sécuritairement 300HP. Voir la Section 5 ci-dessous pour tous les détails sur cette synergie.

5. Upgrades du système de fuel (requis au-dessus de 300HP)

⚠️ UPGRADES REQUIS :

  • Upgrade de pompe à essence (Fuel Pump Upgrade) : Requis pour toute puissance supérieure à 300HP.
  • MAP Sensor 3 Bar : Nécessaire pour tous les tunes Max Spool 17 psi et plus.
  • MAP Sensor 4 Bar : Requis pour toutes les configurations Big Turbo ou tout sled roulant à plus de 30 psi de boost.

⚡ Synergie entre Header, Wastegate et système de fuel :

  • Upgrade du Header & de la Wastegate : Lors de l'ajout d'un header aftermarket, il est fortement recommandé de faire la mise à niveau vers la Wastegate Ajustable (WG Upgrade), ce qui empêche le wastegate float et permet d'obtenir un boost beaucoup plus élevé ainsi qu'un spool plus rapide.
  • Recommandation pour les upgrades combinés : Lorsque vous faites les deux (header et wastegate ajustable), il est fortement recommandé de mettre à niveau le système de fuel. Pour dépasser de manière sécuritaire la limite de 300HP de la pompe à essence d'origine, vous devez installer notre Upgrade de Pompe à Essence haute performance et ajouter un régulateur de pression de fuel ajustable (Fuel Pressure Regulator - FPR).
  • Exigence pour le module Wideband O2 : Un module Wideband O2 pré-câblé (Plug-and-Play) est également indispensable pour s'assurer que la bonne pression de fuel (comme 47 psi sur les tunes avec header) est sélectionnée, vous permettant de générer du horsepower de manière sécuritaire au-delà de la limite d'origine de 300HP.

Guide des solénoïdes et capteurs de contrôle de boost du turbo

Comprendre le fonctionnement du bloc de contrôle du turbocompresseur est essentiel pour maintenir une bonne régulation du boost. L'assemblage de contrôle avant est composé de quatre pièces principales montées sur un support (bracket) partagé :

Composant Fonction & Description Positionnement critique & Identification
1. Ambient Pressure Sensor (Capteur BARO) Mesure la pression atmosphérique ambiante pour que l'ECU puisse compenser en continu selon l'altitude et les changements barométriques. Situé complètement à gauche du support avant. Il n'a aucun boyau de vacuum (vacuum hose) en dessous. Ne pas modifier.
2. Boost Pressure Sensor (MAP Sensor) Mesure la pression absolue du collecteur d'admission (le boost actif) et la transmet à l'ECU. Le deuxième capteur en partant de la gauche sur le support avant. Connecté à un boyau de vacuum (vacuum hose) directement en dessous. Mettez-le à niveau vers un 3 Bar ou 4 Bar selon les exigences !
3. ABV Solenoid (Solénoïde Blow-Off Valve) Contrôle la blow-off valve (BOV), qui libère ou recircule l'excès de pression du compresseur lorsque nécessaire afin d'empêcher le compressor surge. Monté adjacente au MAP sensor sur le support (bracket).
4. WGV Solenoid Valve (Solénoïde de Wastegate) Contrôle le boost du turbo en régulant la pression fournie à l'actionneur de la wastegate. En libérant la pression de contrôle, le WGV retarde l'ouverture de la wastegate pour permettre au turbo de générer plus de boost. Monté sur le côté droit du support (bracket).

? COMMENT LE SYSTÈME FONCTIONNE :

L'ECU utilise les données des capteurs **BARO** et **MAP** pour calculer le boost cible. Il contrôle ensuite le **solénoïde WGV** pour réguler la pression envoyée à l'actionneur de la wastegate. Ce système repose sur une bonne évacuation du solénoïde WGV. Si la ligne d'air (vent line) devient bloquée, obstruée ou gelée, un excès de pression atteint l'actionneur, ce qui peut déclencher immédiatement des conditions de bas boost (low boost).

⚠️ AVERTISSEMENT DE CONFIGURATION CRITIQUE :

Il y a un autre MAP sensor situé près de la rampe de fuel (fuel rail). NE touchez PAS, ne modifiez pas et ne confondez pas ce capteur avec le MAP sensor du support avant. Seul le MAP sensor du support avant (le deuxième en partant de la gauche, connecté à un boyau de vacuum en dessous) doit être mis à niveau pour la gestion du boost.

Après l'upgrade de la pompe à essence :

  • Percez le restricteur à l'intérieur du fitting de retour rouge en plastique 90° au sommet du réservoir pour correspondre au diamètre intérieur du fitting
  • Le fitting de retour noir ne nécessite aucune modification
  • Vérifiez qu'il n'y a pas de fuites entre la sortie de pression et le cap du sending unit (testez visuellement avec une ventilation adéquate et sans sources d'étincelles)
  • Assurez-vous que les rondelles de succion reposent à plat au fond du réservoir au bon angle comme à l'usine
  • Confirmez que le filtre de succion de la pompe à essence repose à plat au fond du sending unit

Réglages de pression de fuel :

Pression de fuel stock : 43 psi (contact mis)
La plupart des header tunes : 47 psi (contact mis)

Recommandations :

  • Installez un régulateur de pression de fuel ajustable pour surveiller la pression de fuel
  • Utilisez notre module de sonde wideband O2 pour surveiller le bon fonctionnement et vérifier le succès de l'installation
  • Considérez l'option closed loop pour les ajustements automatiques de fuel via l'ECU et la sonde O2

6. Upgrade du Wastegate Aftermarket

Configuration Turbo Stock :

  • Utilisez un spring de 11 psi
  • Réglez la crack pressure à 11 psi (la vérification est obligatoire)

Configuration Big Turbo :

  • Utilisez le spring de 14 psi
  • Réglez la crack pressure à 12–13 psi

Réglage de la Crack Pressure :

Utilisez un testeur de pression MityVac ou similaire pour pressuriser le nipple supérieur du wastegate aftermarket après l'installation sur le turbo. La crack pressure est la pression requise pour commencer à bouger le bras du wastegate.

⚠️ Important : Nous n'enverrons pas de tunes aux clients qui n'ont pas testé la crack pressure. Si la crack pressure est trop élevée, cela entraînera des conditions d'overboost non désirées et un contrôle de boost inconstant.

✓ Note de performance : L'upgrade de wastegate apporte un gain de puissance significatif qui est particulièrement remarquable sur les tunes Max 20 et plus, vous permettant d'atteindre la capacité de boost maximale absolue de votre turbocompresseur. Il offre des performances révolutionnaires avec un spool plus rapide et des niveaux de boost plus élevés sur les maps Max20 et supérieures.

Pour les instructions détaillées d'installation du wastegate, consultez la section Guide d'installation du Wastegate ci-dessous.

↑ Retour en haut

Exigences pour Big Turbo

⚠️ OBLIGATOIRE : Pour les big turbo et tout sled roulant à plus de 30 psi de boost, un upgrade du map sensor 4 bar est obligatoire.

Préparation du châssis pour haute performance

Tension de chenille

Maintenez une chenille serrée—elle ne doit pas pendre du tout lorsque soulevée du sol et devrait être difficile à pousser hors de la roue de bogey avant.

  • Un kit 4 roues est fortement recommandé pour maintenir une tension de chenille fiable, surtout à haute puissance ou haute vitesse
  • Une chenille lâche cause une perte significative de top speed car les forces centrifuges la font gonfler
  • Les chenilles lâches peuvent causer le ratcheting des drivers, endommageant à la fois les drivers et la chenille
  • Le radar running nécessite une chenille très serrée en raison de l'expansion à haute vitesse

Adjusters de chenille en Billet

Fortement recommandés pour les modèles utilisant des adjusters minces en aluminium coulé. Les adjusters coulés d'usine peuvent craquer, entraînant une perte de tension de chenille.

Gestion du Ski Lift

Si vous expérimentez un ski lift excessif durant l'accélération, serrez les limiter straps situés à l'avant du skid.

  • L'accélération optimale se produit lorsque le sled se soulève d'à peine un pouce du sol ou maintient une légère pression sur les skis
  • Les wheelies semblent rapides mais ne le sont pas
  • Trop serrer les limiters réduit la traction et ralentit le sled
  • Trouvez le meilleur compromis pour votre setup

Recommandations de longueur de studs

Application Longueur de stud Quantité Notes
Sentier 1.45"–1.6" 96–144 Pour hauteur de lug de 1"–1.25"; studs de 1.6" nécessitent des protecteurs de tunnel (STM)
Drag Racing (660–1000 pi) 1.6"–1.8" 144–192 Courte distance sur neige
Radar Running (2000+ pi) 1.35"–1.45" 96 Longue distance

Recommandations de gearing

Vitesse cible (GPS) Gearing
Jusqu'à 198 km/h (123 MPH) 24/50 ou 21/41
209 km/h (130 MPH) 21/38
217 km/h (135 MPH) 21/37
225 km/h (140 MPH) 22/37

Conseil pro : Si vous voulez faire un chiffre, mettez un pilote plus léger dessus!

↑ Retour en haut

Clutching

Directives critiques de RPM

⚠️ Ne cognez pas sur le rev limiter et ne sous-régimez pas avec de l'essence ordinaire. Le sled doit rouler à 8500 RPM ou plus avec de l'essence ordinaire et ne doit pas frapper le limiter à 9600 RPM.

Clutches Yamaha

  • Fonctionnent bien jusqu'à environ 320HP
  • Peuvent supporter plus de puissance mais pas aussi efficacement que les clutches aftermarket
  • Nous recommandons les weights Dalton (voir le tableau séparé pour les spécifications)
  • Pour le clutch secondaire, notre kit de clutch offre un meilleur backshift et contrôle de RPM
  • Les rollers heavy-duty sont recommandés pour le clutch secondaire

Clutches Cat

  • Fonctionnent adéquatement jusqu'à 320HP
  • Les clutches aftermarket représentent un upgrade significatif sur les Cat
  • Weights Dalton recommandés avec le kit Tornado clutch pour le secondaire

Options de clutch aftermarket

STM 3VL : Excellent pour utilisation limitée sur sentier et drag racing/radar. La plupart de nos records ont été établis avec ce clutch ou les clutches Yamaha stock avec weights.

Tapp : Approprié pour utilisation sur sentier et course. Nouveau clutch cette année, reconnu pour son fonctionnement silencieux et sa durabilité.

↑ Retour en haut

Notes techniques TD Flasher / Copitrail

Firmware

  • Le firmware évolue constamment avec plusieurs nouvelles fonctionnalités cette année, incluant le fine tuning d'ajustement closed loop pour les clients avancés
  • Utilisez la dernière version du firmware sauf indication contraire
  • Un firmware spécial est disponible pour les coureurs et les tuners

Conseils de procédure de flashing

  • Lors d'un reflash "DASH", débranchez d'abord complètement le module Wideband O2 du harnais
  • Mettez à jour vers la dernière version de l'application Gap flasher (App Store) ou l'application Copitrail (Apple Store)
  • Conseil de course : Si tout fonctionne bien avec le sled et l'application, ne faites pas de changements à la dernière minute

↑ Retour en haut

Guide d'installation du Wastegate Turbosmart

Pour les propriétaires de Turbo Stock et Big Turbo

Prérequis pour les tunes avec upgrade de wastegate

Pour être éligible aux tunes avec upgrade de wastegate, vous devez être mécaniquement habile—cette modification est plus complexe que la plupart des autres. Les exigences suivantes s'appliquent :

  • Attention minutieuse au routage des lignes à vacuum
  • Réglage précis de la crack pressure sur le wastegate
  • TD flasher avec capacités de datalogging
  • Option closed loop

Ce sont nos tunes les plus avancés, et nous voulons qu'ils nous représentent bien tout en vous gardant en sécurité. Les tunes avec upgrade de wastegate offrent des avantages significatifs pour les gros setups avec headers, les applications avec race fuel, et ceux qui veulent un contrôle maximum de l'ECU sur le boost (nouvelle fonctionnalité boost timer).

Étapes d'installation

  1. Retirez et percez le restricteur/nipple d'usine situé sur la sortie du compresseur du turbo d'usine
  2. Réinsérez le nipple d'usine dans le boîtier
  3. Bloquez le plus petit nipple
  4. Connectez le plus grand nipple au nouveau solenoid double port que nous fournissons

✓ Cette configuration assure un contrôle de boost adéquat et est obligatoire.

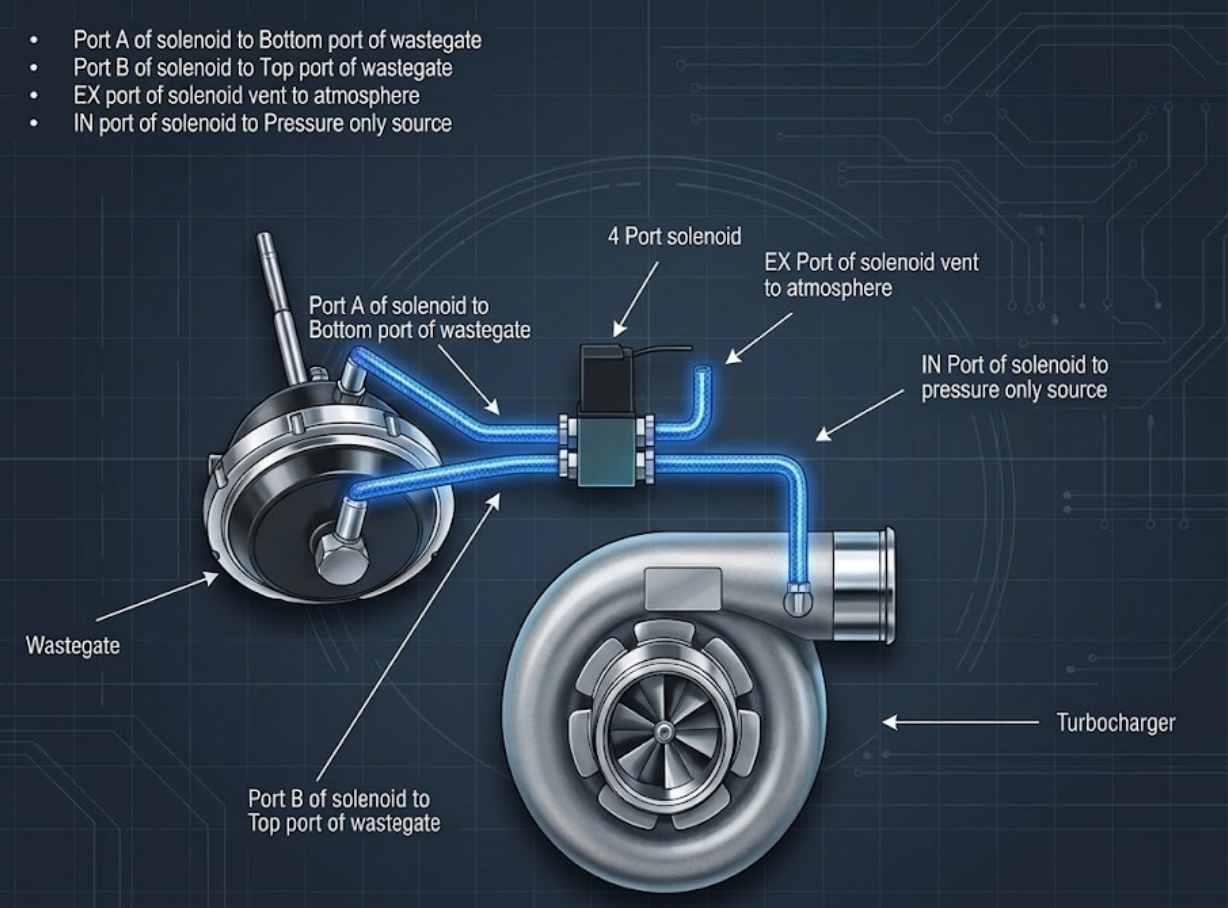

Suivez le diagramme ci-dessous pour le routage approprié des lignes à vacuum. Portez une attention particulière—un routage incorrect peut causer des conditions dangereuses d'overboost ou d'underboost. De nouveaux tunes TD ECU sont requis pour faire fonctionner cet upgrade de wastegate.

Diagramme d'installation du Wastegate

↑ Retour en haut

⚠️ Tunes TD avec Upgrade de Wastegate : Notes techniques et avertissements

Félicitations! Vous avez maintenant les tunes les plus méchants et les plus rapides à spool sur le marché. Avec ces tunes :

  • Vous n'avez plus besoin d'un wastegate locker pour atteindre 30psi+ de boost sur la Race map
  • Vous pouvez atteindre le plein boost sur le tune Max spool 20 combiné avec un header (auparavant Max 20 avec header n'atteignait que 17–18 psi avec le wastegate stock)

Avertissements importants

Procédure du premier run

  • Soyez extrêmement prudent lors de votre premier run
  • Gardez un œil sur les niveaux de boost
  • Appliquez un bref Full Throttle au départ (1,5–2 secondes) pour vous assurer qu'il n'y a pas d'overboost—c'est suffisant pour avoir une bonne idée d'où se situe le boost
  • Vérifiez le log pour un potentiel overboost avant de continuer

⚠️ AVERTISSEMENT : Si les lignes à vacuum ne sont pas installées correctement, cela peut créer une situation de PLEIN boost sur tous les tunes. Référez-vous au diagramme ci-dessus pour une installation correcte.

Exigences d'octane

Tune / Setup Octane minimum Boost max Notes
Max20 avec upgrade de wastegate 91 20–21 psi Fonctionne avec du carburant pur 91 octane frais et plus; utilisez du 93/94 pour des performances maximales et un plein boost.
91 octane pur 91 20 psi max Doit être de l'essence fraîche; vous êtes près de la limite sur les setups standards.
93–94 octane 93–94 23 psi Fortement recommandé pour des performances maximales sur les maps Max 20 et supérieures.

Tunes Boost Timer

Les tunes de wastegate avec "BT" dans le nom sont boost timer ready et ont des limiteurs de boost plus élevés. Faites preuve de prudence lorsque vous ajoutez du boost via le boost timer.

  • Max 17 et Max 20 : Peuvent atteindre jusqu'à 28 psi avant que le boost cut s'active
  • Pour des niveaux de boost plus élevés, utilisez les Race maps avec race fuel seulement

⚠️ Support en cas d'Overboost

Si vous expérimentez une condition d'overboost :

Max 20 roule à 22+ psi OVERBOOST

Veuillez nous envoyer un courriel immédiatement à service@turbodynamics.ca

↑ Retour en haut

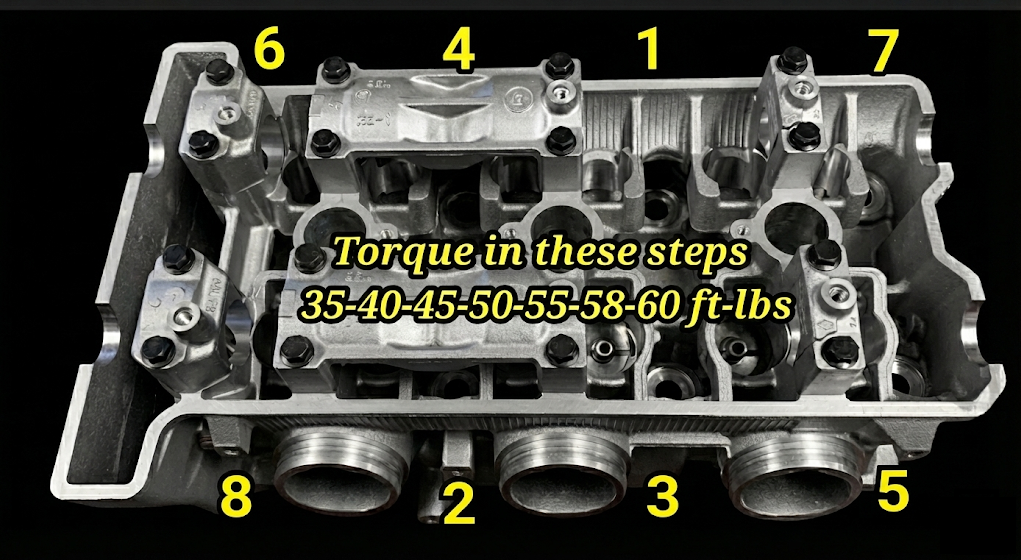

Spécifications de torque moteur (avec Head Studs)

Patron de torque optimal pour tête 998

↑ Retour en haut

Coordonnées

Compagnie : Turbo Dynamics
Adresse : 947 Route 148
Lochaber-Partie-Ouest, QC
Canada J0X 3B0
Téléphone : 1-800-549-0246
Courriel : service@turbodynamics.ca

✉️ Directives pour les demandes de renseignements et le support :

Afin de recevoir la réponse la plus rapide et la plus précise, nous encourageons fortement nos clients à nous écrire par courriel à service@turbodynamics.ca. Pour nous aider à mieux vous servir, veuillez toujours inclure :

  • Votre nom complet et votre numéro de commande (Order #) si applicable.
  • L'année exacte du modèle et tous les détails de votre motoneige.
  • Une liste complète des modifications installées.
  • Exactement ce que vous cherchez à acheter.
  • Pour le support technique : Une description détaillée des symptômes, les conditions d'opération et la liste complète des détails du modèle afin que nous puissions identifier exactement ce qui se passe.

Carte de référence rapide

Spécifications en un coup d'œil
Écart des bougies (Sentier) .020
Écart des bougies (25+ psi) .017
Cible RPM essence ordinaire 9000 RPM (±100)
Cible RPM Race Tune 8400–8600 RPM
Pression de fuel stock 43 psi (contact mis)
Pression de fuel Header Tune 47 psi (contact mis)
Upgrade pompe à essence requis 300+ HP
Upgrade Head Gasket requis 340+ HP
MAP Sensor 3 Bar requis Tunes Max Spool 17 psi et plus
Map Sensor 4 Bar requis 30+ psi ou Big Turbo
Crack Pressure WG (Turbo Stock) 11 psi (spring 11 psi)
Crack Pressure WG (Big Turbo) 12–13 psi (spring 14 psi)
Torque Clutch Yamaha 110 lb-pi → desserrer → 60 lb-pi
Boost max sur 91 Octane 20 psi
Boost max sur 93-94 Octane 23 psi

↑ Retour en haut
